Beskrivelse
Tekniske parametere

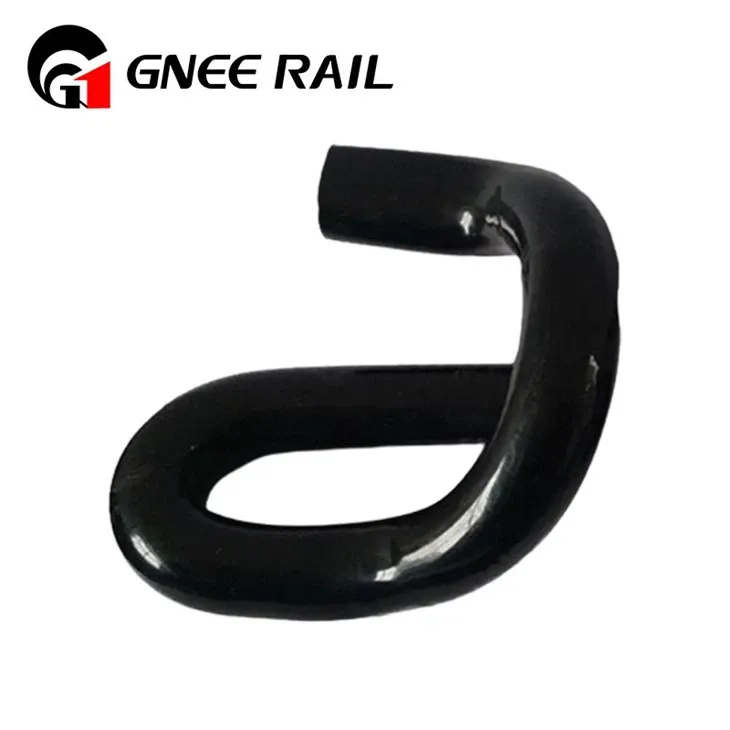

Railway E Clips - Grunnleggende spesifikasjoner og materialsammenligning
| Trekk | Type A (heavy duty) | Type B (standard) | Type C (korrosjonsbestandig) |
|---|---|---|---|
| Materiale | 60Si2MnA fjærstål | 55CrSi legert stål | AISI 316 rustfritt stål |
| Hardhet (HRC) | 44-48 | 40-44 | 36-40 |
| Overflatebehandling | Forsinking (større enn eller lik 20μm) | Fosfatering + svart oksid | Passivasjon |
| Strekkstyrke (MPa) | Større enn eller lik 1600 | Større enn eller lik 1450 | Større enn eller lik 800 |
| Driftstemperatur | -40 grader ~ +120 grader | -30 grader ~ +100 grader | -50 grader ~ +200 grader |
| Korrosjonsmotstand | Moderat (saltspray: 240 timer) | Bra (saltspray: 360 timer) | Utmerket (Saltspray: 1000 timer+) |
| Primær applikasjon | Tunge-tog jernbaner, brytere | Konvensjonell ballastbane | Kyst/Underground Metro, Tunneler |
Railway E Clips - Geometriske dimensjoner og ytelsesparametere
| Parameter | Spesifikasjon | Toleranse | Teststandard |
|---|---|---|---|
| Total lengde (L) | 78 mm | ±0,5 mm | EN 13146, AS 1085 |
| Benhøyde (H) | 18 mm | ±0,3 mm | EN 13146 |
| Tykkelse (t) | 10 mm | ±0,2 mm | ISO 5002 |
| Åpningsbredde (W) | 25 mm | ±0,8 mm | EN 13146 |
| Bøyeradius (R) | 6 mm | ±0,5 mm | ISO 7800 |
| Elastisk avbøyning | 8-12 mm ved 15kN | ±1 mm | EN 13146-5 |
| Klemkraft | 12-18 kN | ±1,5 kN | UIC 864-0 |
| Tretthetsliv | Større enn eller lik 2 millioner sykluser | - | EN 13146-6 |
gnee-profesjonell leverandør
