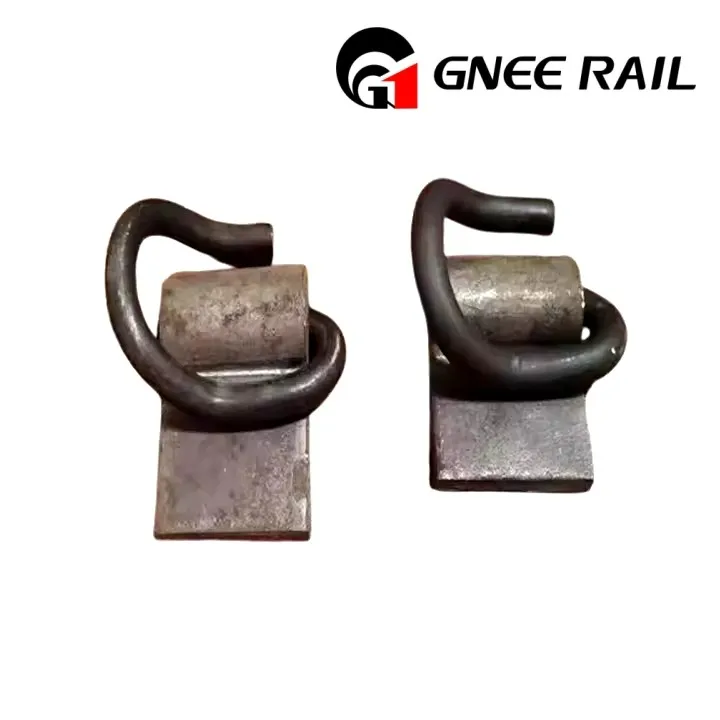

E20 skinneklips

Skinneklemmer er avgjørende komponenter for å feste skinner til båndet eller bunnplaten, og sikrer stabiliteten til sporet og sikkerheten ved togdrift. Også kjent som jernbaneklips, elastiske skinneklips, sporklips og jernbanesvilleklips, er disse delene avgjørende for å opprettholde riktig sporvidde. E20 skinneklips er en del av Pandrols skinneklipsserie og er klassifisert innenfor E-type-serien. Som en pålitelig og profesjonell leverandør har GNEE Rail spesialisert seg på produksjon av forskjellige skinneklips, inkludert modeller som E1809, E2052, E1804, E2055, E2005, E2006, SKL1, SKL12, SKL3, SKL14, PR309, PR401, PR01, PR01, PR01, PR01, PR, PR01, PR, PR, PR, PR01, PR, PR, PR, PR, PR, PR, PR, PR, PR, PR, PR, PR, PR, PR, PR, PR, PR, PR, PR, PR, PR, PR, PR, 2 16, raskt 1501, Fast1502, Fast 1508 og Fast 1600. Alle våre produkter oppfyller internasjonale standarder og kan tilpasses dine behov. Kontakt oss for mer informasjon.

E20 Rail Clips spesifikasjon

Varenr	Materiale	Diameter	Klipplengde	Klipsbredde	Vekt	HRC	Trykk	Utmattelsestest
E1,E2,E3	60Si2Mn	ø18			0.8	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
E1609	60Si2Mn	ø18	93±3		0.43	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
E1809	60Si2Mn	ø18	104±3		0.62	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
E1817	60Si2Mn	ø18	104±3	37.5±3.0	0.62	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
E2001	60Si2Mn	ø18			0.6	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
E2007	60Si2Mn	ø18	105±5	38maks	0.62	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
E2009	60Si2Mn	ø18	106±3	37.5	0.65	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
E2055	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
E2056	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
E2063	60Si2Mn	ø20	110.5	53.5	0.8	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
PR309	60Si2Mn	ø19	130		0.91	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
PR401	60Si2Mn	ø20	127±3	38.1±3.0	0.97	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
PR601	60Si2Mn	ø19			0.8	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
PR85	60Si2Mn	ø19	88±3		0.8	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
PR415	60Si2Mn	ø20			0.8	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
PR601	60Si2Mn	ø20				44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
DI	60Si2Mn	ø18	100±3			44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
E18	60Si2Mn	ø18	100±3			44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
E19	60Si2Mn	ø18	100±3			44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
E20	60Si2Mn	ø18	100±3			44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
SKL1	60Si2Mn	ø13	133±2.3		0.48	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
SKL3	60Si2Mn	ø13	120±2		0.48	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
SKL12	60Si2Mn	ø13			0.53	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
SKL14	60Si2Mn	ø13	155±2		0.53	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
Rask klipp-1508	60Si2Mn	ø15			0.58	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
Rask klipp-1501	60Si2Mn	ø15			0.58	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
Rask klipp-16	60Si2Mn	ø16			0.6	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause

E20 Rail Clips materialspesifikasjon

Serie	Type	Hardhet	Materiale	Tretthetsliv	Flate
E skinneklips	E1,E2,E3	44-48HRC	60Si2MnA: C:{{0}}.56-0.64, Mn:0.60-0.90, Si:1.60-2 .00, Cr: Mindre enn eller lik 0.35, P: Mindre enn eller lik 0.03, S: Mindre enn eller lik 0.03 60Si2CrA: C:{{0}}.56-0.64, Mn:0.40-0.70, Si:1.40-1 .80,Cr:0.70-1.00 P: Mindre enn eller lik 0,03, S: Mindre enn eller lik 0,03 55Si2Mn: C:{{0}}.52-0.60, Mn:0.60-0.90, Si:1. 50-2.00,Cr: Mindre enn eller lik 0,35 P: Mindre enn eller lik 0,03, S: Mindre enn eller lik 0,03 38Si7: C:{{0}}.35-0.42, Mn:0.50-0.80, Si:1.50-1 ,80, P: Mindre enn eller lik 0,03, S: Mindre enn eller lik 0,03	For Dia.18 er 3 millioner sykluser uten å gå i stykker. For Dia.20 er 5 millioner sykluser uten å gå i stykker.	Vanlig (oljet), oksidsort, fargemaling eller etter kundens behov.
	E1609
	E1809
	E1817
	E2001
	E2006
	E2009
	E2055
	E2056
Vossloh klipp& Smidd skinneklips	SKL1	42-47HRC
PR-skinneklemme	PR309	44-48HRC
	PR401
	PR601
	PR85
Vi kan også produsere tilpassede skinneklips etter dine tegninger eller prøver!
