Beskrivelse

Tekniske parametere

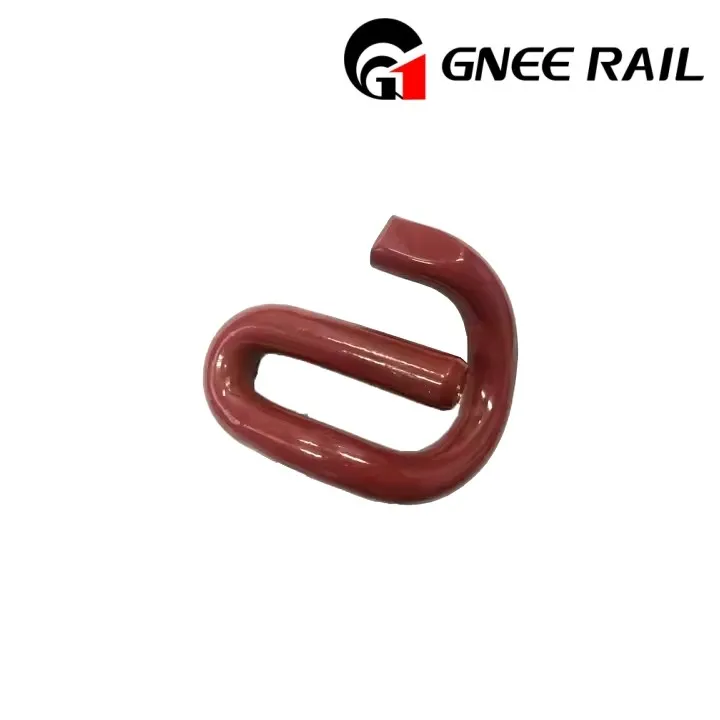

E1 skinneklips

Skinneklemme er også kjent som jernbaneklips, elastisk skinneklips, skinneklips, jernbaneskinneklips eller jernbanesvilleklips, brukes til å feste skinnen sikkert til båndet eller grunnplaten, opprettholde sporstabilitet, riktig sporvidde og sikkerhet under tog operasjoner. E1 skinneklipsene er en del av Pandrols skinneklipsserie og tilhører kategorien E-type. Vi er en pålitelig og profesjonell produsent av jernbanekomponenter, som spesialiserer seg på produksjon av alle typer skinneklips, inkludert E-type klips som E1809, E2052, E1804, E2055, E2005 og E2006. Vi prioriterer kvalitet og sikrer at hvert trinn i produksjonsprosessen vår overholder strenge ISO9001-standarder, og oppfyller internasjonale kvalitetskrav. Tilpasningsalternativer er tilgjengelige for å passe dine spesifikke behov. Ta gjerne kontakt med oss for mer informasjon.

E1 skinneklips spesifikasjon

Varenr	Materiale	Diameter	Klipplengde	Klipsbredde	Vekt	HRC	Trykk	Utmattelsestest
E1,E2,E3	60Si2Mn	ø18			0.8	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
E1609	60Si2Mn	ø18	93±3		0.43	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
E1809	60Si2Mn	ø18	104±3		0.62	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
E1817	60Si2Mn	ø18	104±3	37.5±3.0	0.62	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
E2001	60Si2Mn	ø18			0.6	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
E2007	60Si2Mn	ø18	105±5	38maks	0.62	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
E2009	60Si2Mn	ø18	106±3	37.5	0.65	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
E2055	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
E2056	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
E2063	60Si2Mn	ø20	110.5	53.5	0.8	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
PR309	60Si2Mn	ø19	130		0.91	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
PR401	60Si2Mn	ø20	127±3	38.1±3.0	0.97	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
PR601	60Si2Mn	ø19			0.8	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
PR85	60Si2Mn	ø19	88±3		0.8	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
PR415	60Si2Mn	ø20			0.8	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
PR601	60Si2Mn	ø20				44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
DI	60Si2Mn	ø18	100±3			44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
E18	60Si2Mn	ø18	100±3			44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
E19	60Si2Mn	ø18	100±3			44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
E20	60Si2Mn	ø18	100±3			44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
SKL1	60Si2Mn	ø13	133±2.3		0.48	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
SKL3	60Si2Mn	ø13	120±2		0.48	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
SKL12	60Si2Mn	ø13			0.53	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
SKL14	60Si2Mn	ø13	155±2		0.53	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
Rask klipp-1508	60Si2Mn	ø15			0.58	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
Rask klipp-1501	60Si2Mn	ø15			0.58	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause
Rask klipp-16	60Si2Mn	ø16			0.6	44-48	Større enn eller lik 9,5KN	5000000 ganger uten pause

Materialspesifikasjon for E1 skinneklips

Serie	Type	Hardhet	Materiale	Tretthet liv	Flate
E skinneklips	E1,E2,E3	44-48HRC	60Si2MnA: C:{{0}}.56-0.64, Mn:0.60-0.90, Si:1.60-2 .00, Cr: Mindre enn eller lik 0.35, P: Mindre enn eller lik 0.03, S: Mindre enn eller lik 0.03 60Si2CrA: C:{{0}}.56-0.64, Mn:0.40-0.70, Si:1.40-1 .80,Cr:0.70-1.00 P: Mindre enn eller lik 0,03, S: Mindre enn eller lik 0,03 55Si2Mn: C:{{0}}.52-0.60, Mn:0.60-0.90, Si:1. 50-2.00,Cr: Mindre enn eller lik 0,35 P: Mindre enn eller lik 0,03, S: Mindre enn eller lik 0,03 38Si7: C:{{0}}.35-0.42, Mn:0.50-0.80, Si:1.50-1 ,80, P: Mindre enn eller lik 0,03, S: Mindre enn eller lik 0,03	For Dia.18 er 3 millioner sykluser uten å gå i stykker. For Dia.20 er 5 millioner sykluser uten å gå i stykker.	Vanlig (oljet), oksidsort, fargemaling eller etter kundens behov.
	E1609
	E1809
	E1817
	E2001
	E2006
	E2009
	E2055
	E2056
Vossloh klipp& Smidd skinneklips	SKL1	42-47HRC
PR-skinneklemme	PR309	44-48HRC
	PR401
	PR601
	PR85
Vi kan også produsere tilpassede skinneklips etter dine tegninger eller prøver!
