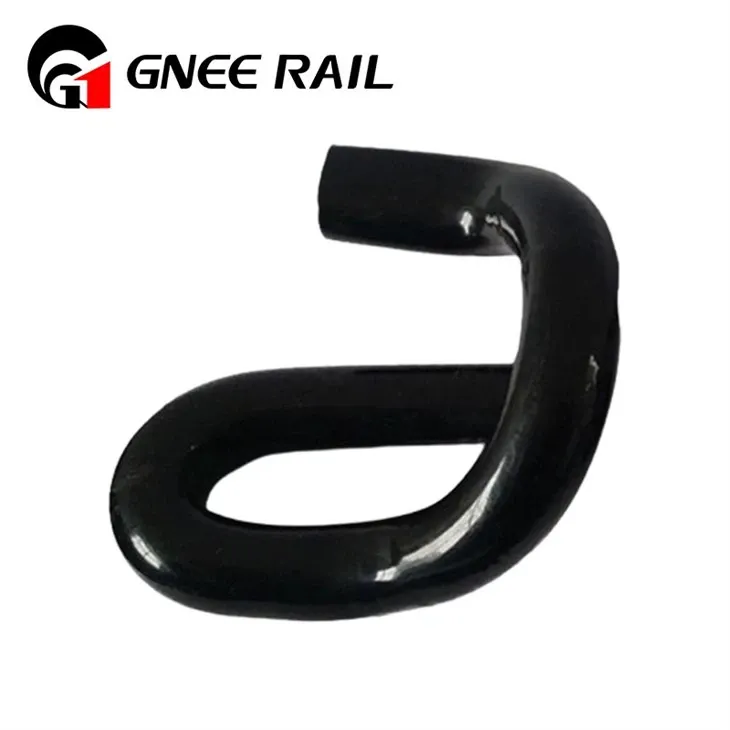

Skinnefestesystem E Clip

Jernbaneklemme brukes til å feste skinnene til underliggende bunnplate sammen med betongsvillen. En rekke forskjellige typer kraftige-klips brukes til å feste skinnene til den underliggende bunnplaten eller Sleeper, en vanlig er E Clip, som er formet som en stubbe binders. En annen er SKL Tension Clamp, som også er den mest brukte typen over hele verden. Andre som KPO Clamp og Nabla Clip, også brukt i forskjellige situasjoner.

Sende bookingforespørsel

Chat nå

Beskrivelse

Tekniske parametere

↵Rail e clip Festesystem

Tekniske spesifikasjoner:

Trekk	Kategori	Spesifikasjon/karakteristikk
Materialspesifikasjon	Produksjon	Høy-karbonfjærstål (vanligvis 0,60-0,75 % C) med silisium-mangan-legering
Varmebehandlingsprosess	Produksjon	Austempering eller quenching & tempering for å oppnå 42-48 HRC hardhet
Designlevetid	Livssyklus	15-25 år avhengig av trafikktetthet og miljøforhold
Installasjonshastighet	Operasjonell	150-300 klips per time per operatør med mekaniske drivverktøy
Typisk tåbelastningsområde	Ytelse	8-12 kN initialt, opprettholder 7-10 kN gjennom hele levetiden
Temperatur Driftsområde	Miljømessig	-40 grader til +80 grader uten betydelig ytelsesforringelse

Mekanisk og installasjonsperspektiv

Tredimensjonal kraftstyring.-: Oversetter den horisontale klemkraften fra skinneklipsen til en kombinasjon av vertikalt trykk på svillen og sidestøtte mot skinnefoten.

Stressdistribusjon og konsentrasjon: Designet med spesifikke radier og vinkler for å fordele høye kontaktspenninger fra klipsen over et bredere område av både svillen og selve klipsen, og minimerer plastisk deformasjon.

Rail Foot Engagement: Har en presist maskinert kontaktprofil som holder skinnefoten sikkert på plass, forhindrer oppløfting og kontrollerer skinnens skråvinkel (vanligvis 1:40 eller 1:20).

Installasjon, vedlikehold og systemintegrasjonsperspektiv

Fundament for Festemontasje: Fungerer som forankringspunktet som alle andre komponenter (klemme, isolator, mulig strekkplate) kobles til, og definerer systemets kjernegeometri.
Sleeper Interface: Designet for å enten innstøpes i betong under svillestøping eller sikkert forankres til sviller av tømmer/stål via bolter eller lim, noe som sikrer en permanent forbindelse.
Vedlikehold av måler: Kritisk for å opprettholde presis sporvidde; slitasje eller skade på skulderens styreflate fører direkte til utvidelse av måleren.
Modulær erstatning: I mange systemer kan slitte eller skadede skuldre skiftes enkeltvis uten å kreve utskifting av hele svillen, noe som forenkler kostnadseffektivt-vedlikehold.
