Rail E Clip Festesystem

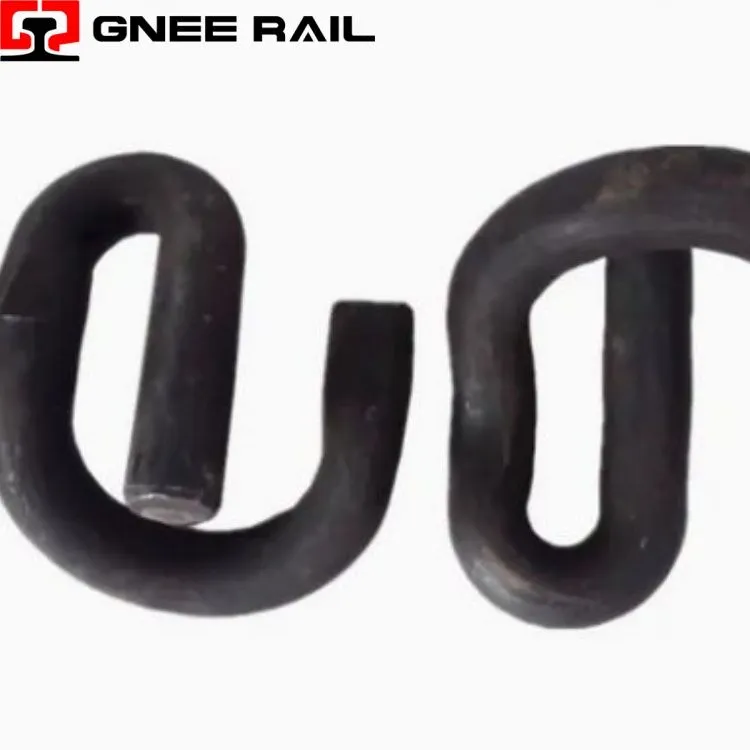

Railway E-Clip er en elastisk fjærfeste med en karakteristisk epsilon-formet geometri, konstruert for svillesporsystemer i betong. Produsert av høy-fjærstål gjennom presisjonsforming og varmebehandling, gir den vedvarende klemkraft gjennom elastisk avbøyning. Den lukkede-sløyfedesignen sikrer positiv oppbevaring innenfor støpte-skuldre, og gir pålitelig skinnebegrensning for høy-hastighet, tung-transport og massetransport over hele verden.
Tekniske spesifikasjoner:
| Parameter | Spesifikasjon | Ytelsesindikator |
|---|---|---|
| Geometrisk form | Epsilon (ε) profil | Tre-sones stressfordeling |
| Materialkvalitet | 60Si2Mn / 55Si7 fjærstål | 42-48 HRC hardhet |
| Klemkraft | 11-15 kN per klipp | <15% relaxation after 5M cycles |
| Elastisk avbøyning | 18-22 mm vertikal bevegelse | Tilrettelegger for sporoppgjør |
| Korrosjonsbeskyttelse | Sink-flakbelegg av aluminium | >1000 timer saltspray |
| Tretthetsliv | >5 millioner sykluser | EN 13146-4 sertifisert |
Installasjons- og vedlikeholdsperspektiv:
- Epsilon-formen (ε) skaper en fjær med flere-radiuser som fordeler bøyespenning over tre distinkte bøyesoner.
- Hælgeometrien med lukket-løkke låses positivt inn i skulderlommen, og forhindrer utstøting under høy-vibrasjoner.
- Progressiv fjærstivhet gir kompatibel respons under normal belastning, samtidig som den gir fast tilbakeholdenhet under ekstreme skinneforskyvninger.
- Den symmetriske armkonfigurasjonen sikrer balansert klemkraft på begge sider av skinnefoten for konsekvent fastholdelse av sporvidden.
Vedlikeholds- og driftsperspektiv
- Silisium-manganfjærstål (60Si2Mn / 55Si7) gir hardhets-seighetsbalansen som kreves for syklisk belastning.
- Varm-forming justerer kornstrukturen med klippets spenningsbane, og skaper uavbrutt belastningsbaner for økt utmattelseslevetid.
- Kontrollert bråkjøling og temperering oppnår en hardhet på 42-48 HRC med jevn mikrostruktur i hele tverrsnittet.
