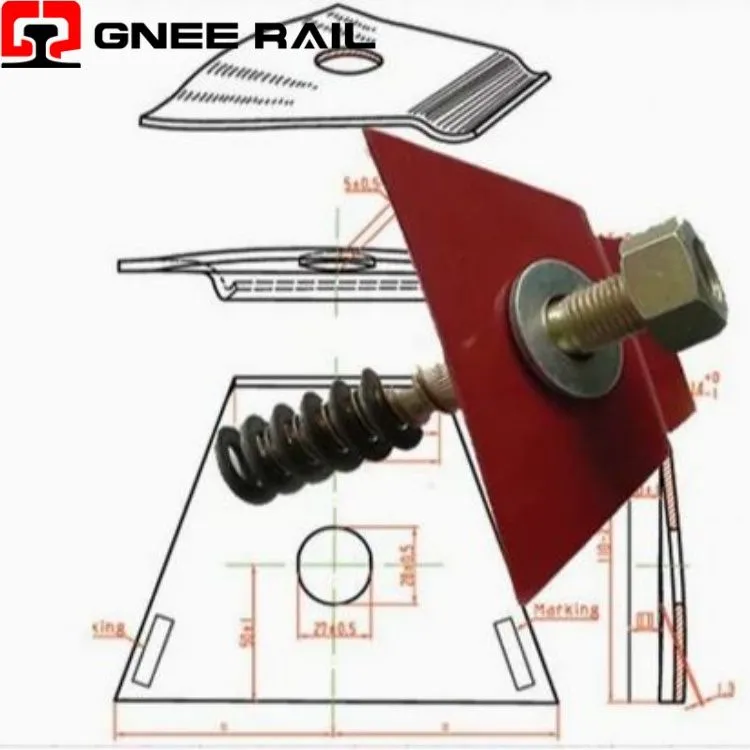

Karbonstål Nabla klips

Jernbaneklemme brukes til å feste skinnene til underliggende bunnplate sammen med betongsvillen. En rekke forskjellige typer kraftige-klips brukes til å feste skinnene til den underliggende bunnplaten eller Sleeper, en vanlig er E Clip, som er formet som en stubbe binders. En annen er SKL Tension Clamp, som også er den mest brukte typen over hele verden. Andre som KPO Clamp og Nabla Clip, også brukt i forskjellige situasjoner.

Sende bookingforespørsel

Chat nå

Beskrivelse

Tekniske parametere

↵Skinne Nabla Festesystem

En jernbane Nabla klipp er entrekantet-formet festesystem i fjærståloppkalt etter sin særegne∇-formgeometrisom konverterervertikal skinneavbøyning til supplerende horisontal klemkraft- unik blant alle skinnefester someneste klips som øker sideveis fastholding under dynamisk belastning, denkun klips installert ved hammerslag i en fast skulder uten gjengede komponenter eller låser, ogeneste festesystem sertifisert i henhold til EN13481-2 kategori C for skarpe kurver ned til R150m

Tekniske spesifikasjoner:

Feilmodus	Berørt komponent	Terskel / grense	Deteksjonsvanskelighet	Konsekvens
Apex mikro-crack	Klipp indre radius	Impact off-centre >5 mm	Usynlig til brudd (18 mnd)	Plutselig fullstendig brudd; ingen tidligere avbøyning
Ambolt arbeid herding	Skulderlomme	Hardness >350 HB	Krever felthardhetstester	Effektenergi reflekterer; nye klips brudd tidlig
Stolt installasjon	Klipsete	Flush >0,5 mm stolt	Visuell; rette	Toe load 8 kN vs 12 kN; rail creep >3 mm/år
Metallurgi uoverensstemmelse	Klipsmateriale	60Si2MnA vs 55Si7	XRF identisk; OES karbon kreves	Kaldt brudd eller akselerert tåslitasje
Generasjonsmismatch	Klips/skuldergrensesnitt	Pocket depth Δ >0,8 mm	Caliper måling	Over-kjøring eller under-sitteplasser; kraftfeil ±25 %
Måler baffelkryp	PA66+30%GF isolator	Thickness loss >2,0 mm	Følemåler ved skinnefot	Lateral slop >1,5 mm; målutvidelse

Ytelsesområde:

Hammerslagsfølsomhet- Nabla ereneste større klipssystem som fortsatt er installert med slegge(2–3 streik). Slagenergi: 80–120 J. Av-midtslag (<5 mm from heel centre) induces lokal plastisk deformasjon ved apex flanke. Mikro-sprekkedybde: 0,1–0,3 mm. Formeringsperiode: 12–18 måneder. Feil: plutselig, ingen synlig forhåndsvarsel.

Amboltslitasjeforstyrrelse- Arbeid på skulderambolten-herdes ved gjentatt innsetting av klips. Hardheten øker fra 220 HB til 380 HB etter 500 sykluser. Arbeid-herdet amboltabsorberer ikke lenger slagenergi- energi reflekteres inn i klippets topp. Konsekvens: ny klips installert i gammel skulder → fraktur ved 1,2M sykluser vs 5M sykluser sertifisert.

Vedlikehold og driftsperspektiv

Invers avbøyningsforsterkning- Hjulbelastningen trykker ned skinnefoten 1–2 mm. Nablas skrå benkonverter denne vertikale bevegelsen til 0,5–1,0 mm lateral sammentrekningved clip toe, øker horisontal klemkraft med15–25 % under belastning. Ingen andre festemidler viser negativ Poisson-forhold.
Tre-poengs kilehandling- Klipp ut kontakter påtre herdede soner: to hælankere i skulderlommer, en tå holder på skinnefotkanten. Vertikal last driver tådypere inn i skinnefotshjørnet, skaper selv-energigivende grep. Denne kilehandlingen gir40–60 % høyere langsgående bindingenn symmetriske klips med tilsvarende tåbelastning.
