Beskrivelse
Tekniske parametere

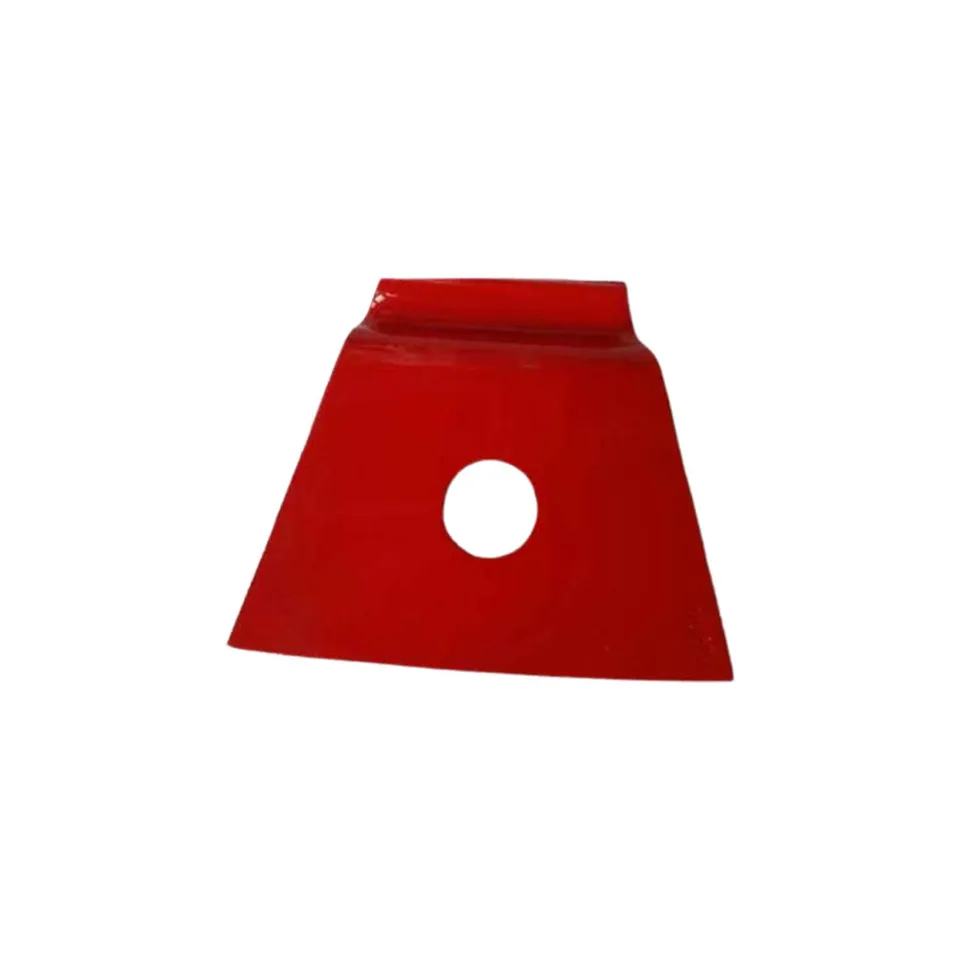

Railway Nabla Clips
| Ledelsesstadiet | Nøkkelelement | Test/Operasjonsmetode | Akseptkriterium | Prøvetaking/utførelsesregel | Verktøy/referanse |
|---|---|---|---|---|---|
| Innkommende inspeksjon | Material- og miljøoverholdelse | Håndholdt PMI + RoHS-test | C: 0,56–0,65 % (60Si2MnA); Pb/Cd/Hg Mindre enn eller lik 1000 ppm | 3 stk/batch; 4 stk/batch | Bærbar PMI-analysator; RoHS-detektor |
| Installasjon | Installasjonshastighet og dreiemoment | Stoppeklokke + momentnøkkel | Installasjon Mindre enn eller lik 18s/klipp; Dreiemoment (M10: 48–62N·m, M12: 68–78N·m) | 15 stk/100m bane | Digital stoppeklokke; Presisjonsmomentnøkkel |
| I-tjenestesjekk | Klemkraft og slitasje | Dynamisk krafttester + tykkelsesmåler | Krafttap mindre enn eller lik 6 % etter 7×10⁵ sykluser; Beleggslitasje mindre enn eller lik 8 % | 3 stk/km kvartalsvis | Dynamisk krafttester; Magnetisk tykkelsesmåler |
| Nødvedlikehold | Erstatningseffektivitet | Mock Emergency Replacement | Utskifting Mindre enn eller lik 35s/klipp (2-personers team) | 10 stk/500m bane (årlig øvelse) | Standard installasjonsverktøysett |
| Batch kvalitetsrevisjon | Dimensjonskonsistens | Koordinatmålemaskin (CMM) | Diameter/tykkelsesavvik Mindre enn eller lik ±0,12 mm | 2 % av batch (min. 3 stk) | CMM (nøyaktighet: ±0,005 mm) |
Sjekkliste for praktisk kvalitet og drift
| Ledelsesfase | Nøkkelelement | Test/Operasjonsmetode | Akseptkriterium | Prøvetaking/utførelsesregel | Verktøy/referanse |
|---|---|---|---|---|---|
| Innkommende inspeksjon | Material- og miljøoverholdelse | Håndholdt PMI + RoHS-test | C: 0,56–0,65 % (60Si2MnA); Pb/Cd/Hg Mindre enn eller lik 1000 ppm | 3 stk/batch; 4 stk/batch | Bærbar PMI-analysator; RoHS-detektor |
| Installasjon | Installasjonshastighet og dreiemoment | Stoppeklokke + momentnøkkel | Installasjon Mindre enn eller lik 18s/klipp; Dreiemoment (M10: 48–62N·m, M12: 68–78N·m) | 15 stk/100m bane | Digital stoppeklokke; Presisjonsmomentnøkkel |
| I-tjenestesjekk | Klemkraft og slitasje | Dynamisk krafttester + tykkelsesmåler | Krafttap mindre enn eller lik 6 % etter 7×10⁵ sykluser; Beleggslitasje mindre enn eller lik 8 % | 3 stk/km kvartalsvis | Dynamisk krafttester; Magnetisk tykkelsesmåler |
| Nødvedlikehold | Erstatningseffektivitet | Mock Emergency Replacement | Utskifting Mindre enn eller lik 35s/klipp (2-personers team) | 10 stk/500m bane (årlig øvelse) | Standard installasjonsverktøysett |
gnee-profesjonell leverandør
