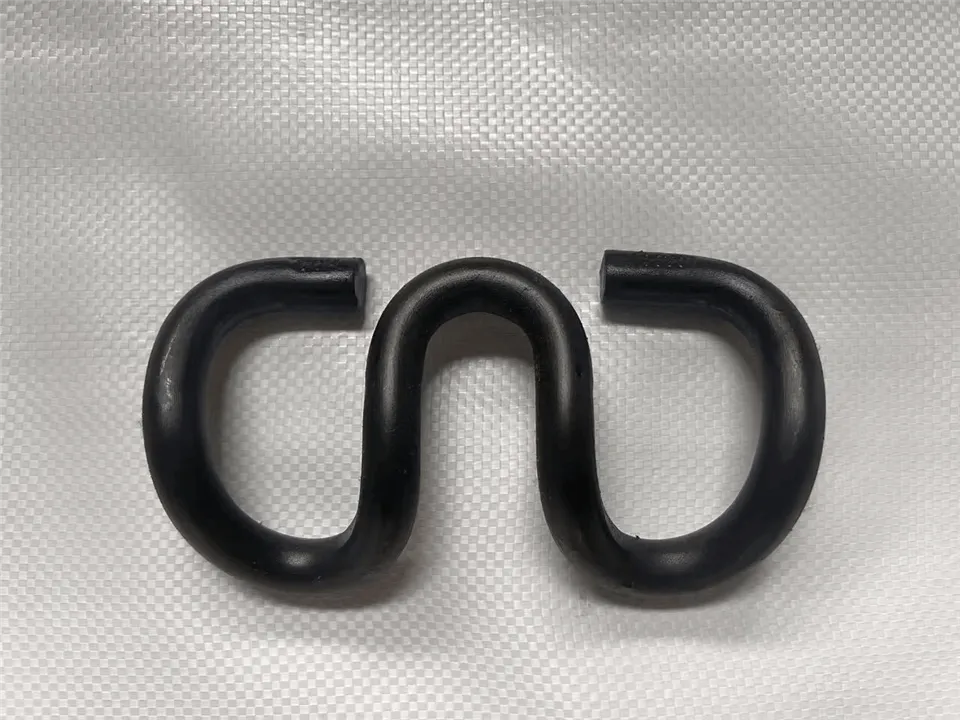

Skinne Feste Skinne SKL Clip

Modell

Materiale

Overflatebehandling

Gjeldende scenario og jernbane

Målejustering

Langsgående motstand

Matchende festemidler

Samsvarsstd

SKL 12

50 CrVA

Elektro-galvanisering (større enn eller lik 25μm)

Urban trikk (30 kg/m jernbane, lav-hastighet)

±4 mm

Mindre enn eller lik 8kN/m

M8 Bolt + Flat Skive

EN 13481-4, CJ/T 527

SKL 14

60Si2MnA

Varm-galvanisering (større enn eller lik 85μm)

Regional gods (43–50 kg/m jernbane)

-8-+4mm

12–18kN/m

M10 Bolt + Låseskive

EN 13481-3, GB/T 13489

SKL 15-HD

55SiMnVB

Dacromet (Større enn eller lik 8μm) + Sink Plating

Tung-trekkgruvedrift (60–75 kg/m skinne)

-10-+6mm

Større enn eller lik 20kN/m

M12 Bolt + Fjærskive

AREMA 10, GB/T 13489

SKL 20-HS

60Si2CrVA

Dacromet + tetningsmasse (større enn eller lik 10μm)

Høyhastighets-bane (større enn eller lik 250 km/t, 60 kg/m jernbane)

-6-+4mm

15–22kN/m

M14 Bolt + Låsemutter

TB/T 3562, EN 13481-2

Inspeksjonsartikkel

Testmetode

Kriterium for bestått/ikke bestått

Prøvetakingsplan

Verktøy/referanse

Materiell autentisitet

Håndholdt PMI (C/Si/Mn)

C: 0,56–0,64 % (60Si2MnA); Si:1,50–2,00 %

3 stk/batch

Bærbar PMI-analysator

Hardhet og seighet

Rockwell Tester + Impact Test

Hardhet: ±2 HRC av rekkevidde; Slagenergi Større enn eller lik 80J/cm²

5 stk/batch

Rockwell Tester, Impact Tester

Dimensjonsnøyaktighet

Digital skyvelære + måleblokk

Diameter: ±0,2 mm; Spissens tykkelse: ±0,3 mm

10 stk/batch

0,01 mm digital skyvelære

Overflatedefekter

Visuell + 10× forstørrelsesglass

Ingen sprekker/grader; Belegg peeling Mindre enn eller lik 2mm²; Rust Mindre enn eller lik grad A

100 % inspeksjon

10× forstørrelsesglass, GB/T 15519

Stabilitet av klemkraft

Dynamisk krafttester

Ikke større enn eller lik 10 % tap etter 1000 sykluser

2 stk/batch

Dynamisk klemkrafttester

Emballasjens integritet

Vibrasjonssimulering

Ingen beleggskader etter 1500Hz vibrasjon

3 pakker/parti

Vibrasjonstestbenk
