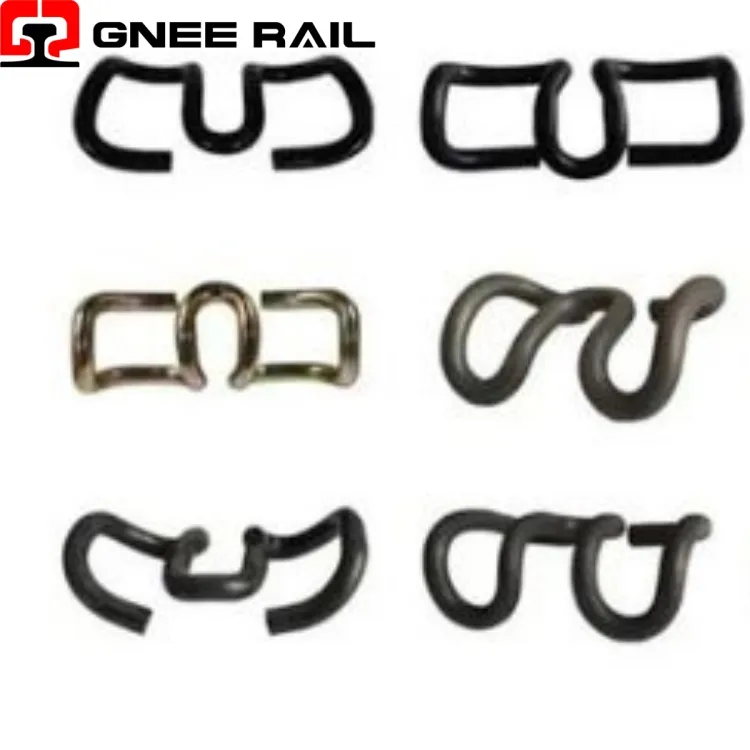

Spor SKL Clip

Jernbaneklemme brukes til å feste skinnene til underliggende bunnplate sammen med betongsvillen. En rekke forskjellige typer kraftige-klips brukes til å feste skinnene til den underliggende bunnplaten eller Sleeper, en vanlig er E Clip, som er formet som en stubbe binders. En annen er SKL Tension Clamp, som også er den mest brukte typen over hele verden. Andre som KPO Clamp og Nabla Clip, også brukt i forskjellige situasjoner.

Sende bookingforespørsel

Chat nå

Beskrivelse

Tekniske parametere

↵

JernbaneSKL CLIP Festesystem

Railway SKL Clip er en høy-, V--formet strekkklemme konstruert for elastiske festesystemer på betongsviller, preget av sin karakteristiske dobbel-armdesign og vertikale innføringsmekanisme. Laget av høy-fjærstål gjennom presisjon varm-forming og påfølgende varmebehandling, opererer denne klipsen på et rent bøyeprinsipp der armene bøyes utover under installasjonen for å generere kontrollert klemkraft mot skinnefoten. SKL-betegnelsen angir et standardisert grensesnitt med -støpte skuldre, som muliggjør konsistent forhåndsbelastning over tusenvis av banekilometer.

Tekniske spesifikasjoner:

Parameter	Spesifikasjon	Verdi / Karakteristikk
Designklassifisering	V-strekkklemme	Dobbel-arm symmetrisk
Materialkvalitet	Fjærstål (f.eks. 38Si7 / 52CrMoV4)	Flytegrense Større enn eller lik 1200 MPa
Nominell klemkraft	Per klips ved skinnefot	9 kN – 15 kN (avhengig av variant)
Installasjonsslag	Vertikal armavbøyning	18 mm – 25 mm fra fri posisjon
Korrosjonsbeskyttelse Standard	Flerlags-belegg	Saltspraymotstand Større enn eller lik 1000 timer

Installasjons- og vedlikeholdsperspektiv:

Vertikal innsettingsmekanisme:Designet for installasjon ved hjelp av et hydraulisk eller manuelt innstillingsverktøy som påfører vertikal kraft, og komprimerer armene utover i skulderlommene uten å kreve sidehammering.
Deflection-Begrenset design:Inkluderer innebygde-stoppfunksjoner som forhindrer over-komprimering under installasjon, og sikrer konsistent klemkraft uavhengig av operatørteknikk.
Positiv låsing:Hørbar og taktil tilbakemelding under installasjonen bekrefter at klipsarmene sitter helt inn i skulderlåsene, og eliminerer tvetydighet i feltverifiseringen.

Vedlikeholds- og driftsperspektiv

Progressiv stivhetskurve:Utviser ikke-lineære fjæregenskaper der innledende avbøyning krever lavere kraft, med stivhet som øker gradvis etter hvert som skinneforskyvningen nærmer seg maksimale grenser.
Optimalisering av sidebegrensning:Den V--formede geometrien gir iboende sidestabilitet, og motstår tendenser til skinnevelting uten å kreve ekstra styrekomponenter utover skuldergrensesnittet.
Høy-frakobling:Fjærmasse og geometri er optimalisert for å unngå resonans med typiske tog--induserte vibrasjonsfrekvenser, og forhindrer harmonisk forsterkning som kan akselerere tretthet.
