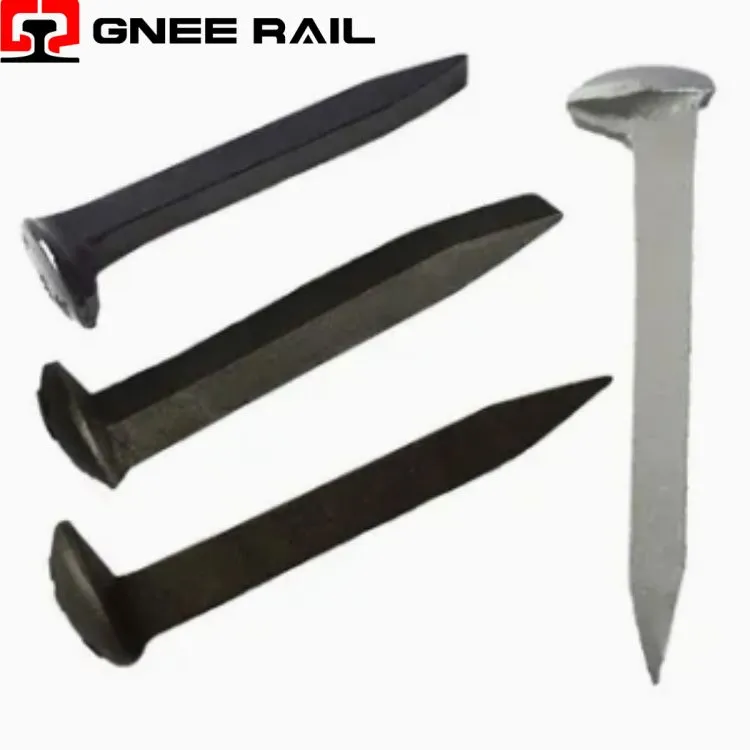

Name: Kina Carbon Steel Screw Spike Manufacturers Suppliers Factory - Gratis prøve - Gnee Steel
Brand: GNEE
SKU: 299059251

Beskrivelse

Tekniske parametere

↵Skinneskrue Spike Festesystem

En jernbaneskruespyd er enstor-format gjenget stålfestesom konvertererdreie til strekkforspenninggjennom aplastdyvel innstøpt i betong eller tømmer- unik blant alle skinnefester someneste enheten som genererer klemkraft gjennom elastisk boltstrekk i stedet for fjæravbøyning, deneneste festemiddel hvis gjenværende spenning ikke kan måles med momentnøkkel etter 3 måneder i bruk, ogeneste komponenten der det lastbærende-grensesnittet ikke er stål-på-stål, men stål-på-polymer (PA66/GF)

Tekniske spesifikasjoner:

Parameter	Fysisk mekanisme	Typisk verdi/terskel	Feltdeteksjon	Konsekvens
PA66 gjengeform	Stressfordeling	Rotradius 0,25–0,35 mm	Gjengemåler	Skarp rot → gjengestrimmel ved 60 % moment
Fiberorientering	Injeksjon vs maskinert	Skjær 80 vs 45 MPa	Kun destruktiv test	Maskinert plugg → stripe ved 130 Nm vs 200 Nm
Våt installasjon	Friksjonskoeffisient	μ 0,12 tørr; 0,32 vått	Kun dreiemoment (blinde)	40% under-tension; rail creep >3 mm/år
Dyvelkryp	Polymer avslapning	30–35 % tap @ 10 år	Bare løfte-av test	Moment viser OK; lav spenning
Trådkorrosjon	Kullsyretransporterende	Pitting 0,1–0,2 mm/år	Kun fjerning	Hodet vrir seg av under vedlikehold
Bøyetrøtthet	Trådløpsstress	45–95 MPa; grense 70 MPa	Momentvinkel-overvåking	Hodeseparasjon; ingen synlig advarsel

Ytelsesområde:

PA66 trådformoptimalisering- Skruespissgjengen er ikke standard ISO-metrisk.DIN 7998 / EN 13481-2spesifiserer:60 grader inkludert vinkel, 0,25–0,35 mm rotradius, 0,6–0,8 mm flankeklaring. Hensikt:fordele skjærspenninglangs dyvellengden, unngåkrypbruddved første engasjert tråd. Standard boltgjenger (skarp rot) i PA66 plugg → spenningskonsentrasjonsfaktor 4,2 → gjengestrimmel ved 60 % av konstruksjonsmoment.

Glassfiberorienteringsanisotropi- PA66+30%GF dybler ersprøytestøpt-. Fiberorienteringvinkelrett på strømningsretningenved trådrøtter -parallelt med skjærplanet. Denne orienteringen girmaksimal gjengeskjærstyrke (80–90 MPa). Maskinbearbeidede dybler (kuttet fra lager) hartilfeldig fiberorientering→ skjærstyrke 45–55 MPa.Visuelt identisk; ytelse ikke tilsvarende. Anskaffelsesfeil: maskinerte dybler erstattet → gjengestrimmel ved 130 Nm vs 200 Nm spes.

Vedlikeholds- og driftsperspektiv

Innebygd korrosjon (usynlig)- Betong er alkalisk (pH 12–13). Stål i kontakt med betongpassiviserer(0,01 mm/år). MEN: vann transporterer nedtrådspiralfra skinnesete. Ved 20–40 mm dybde synker pH til 9–10 (karbonatisering).Aktiv korrosjon starter in thread roots. Pitting rate: 0.1–0.2 mm/year. Section loss >20 % → torsjonsskjærfeil under fjerning. Deteksjon: umulig; bare fjerning avslører.
Bøyetretthet ved gjengang- Tverrgående vibrasjoner i skinnesetet induserervekslende bøyemomentved pigghode-skaftkryss. Maksimal bøyespenning oppstår kltrådløp (første hele tråden). Spenningsforhold R=−1 (helt omvendt). Tretthetsgrense: grad 8.8=70 MPa @ 5M sykluser. Spormåling: faktisk spenning 45–95 MPa.50 % overskrider utmattelsesgrensen. Failure: head separation, no plastic deformation. Detection: torque-angle monitoring; angle increase >40 grader indikerer sprekk.
