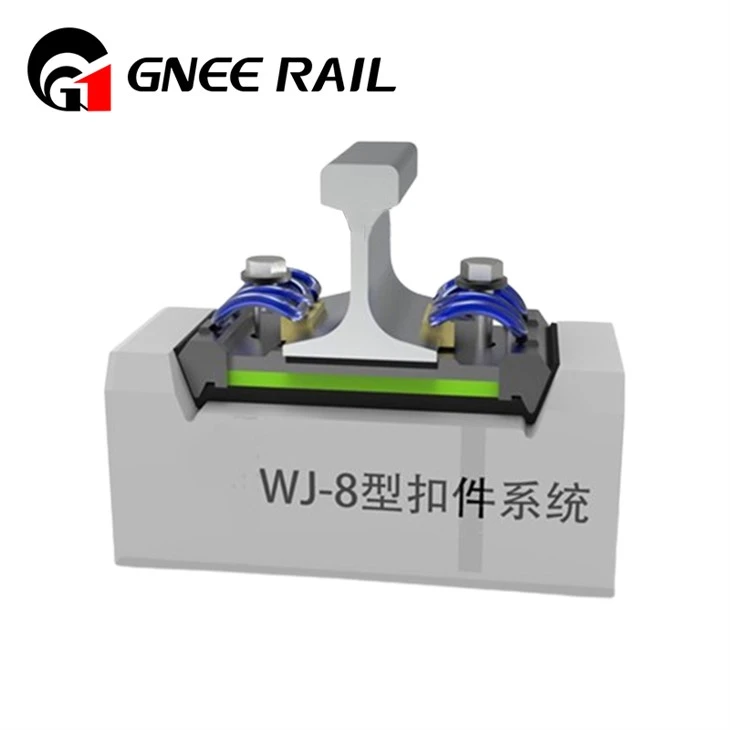

Hva er WJ-8 skinnefestesystem

Type WJ-8 skinnefestesystem, også kalt type WJ-8 elastisk feste. Det er et ballastfritt sporfestesystem utviklet for å møte de tekniske kravene til høyhastighets passasjerlinjer og for å tilpasse seg installasjonen av eksisterende ballastfrie spor uten skuldre i Tyskland. Dette systemet brukes vanligvis for 60 kg/m skinner med ballastfrie dekke eller sviller.

GNEE er en spesialisert produsent dedikert til å produsere et omfattende utvalg av jernbanefestesystemer og komponenter. Og vi kan tilpasse alle jernbaneprodukter i henhold til spesifikke krav.

WJ-8 skinnefestesystemkomponenter

WJ-8 rail fastening system components

WJ-8 skinnefestesystem inkluderer komponenter som klemplater, elastiske klips, isolatorer, skulderblokker, skinneputer, skiver, bolter, muttere, bunnplater, skinneklips og sviller. Dessuten, for å justere høyden på stålskinnen, inkluderer WJ-8-skinnefestesystemet en finjusteringspute under skinnen og en lavere løftende pute på jernstøtteplaten. For mer informasjon kan du lese tabellen nedenfor.

Serienummer	Navn	Mengde	Materiale	Masse eller volum	Merknader
1	Spiral pigg	2	Høykvalitets karbonstål eller legert stål	1,50 kg	Typen S2 brukes vanligvis, og S3-typen brukes når høyden er større enn 15 mm.

2	Flate skiver	2	Q235-A	0.138 kg
3	W1 type elastisk klips	2	60Si2MnA	1,44 kg	Den generelle delen tar i bruk W1-typen, det enkle elastiske skinnespennetrykket er større enn 9kN, og det elastiske slaget er 14 mm.
	X2 type elastisk klips			1,28 kg	X2-typen brukes for det lille motstandsområdet. Enkelfjærspennen har et trykk på 6kN og et slag på 12 mm.
4	WJ8 isolasjonsblokk	2	Glassfiberforsterket nylon PA66	79.0cm3	Type I, brukt på generelle steder.
				73.0cm3	Type II, brukt ved skinneskjøter.
5	WJ8 gauge baffel	2	Glassfiberforsterket nylon PA66	718 cm3	Normal installasjon nr. 7, velg forskjellige tall i henhold til målerjusteringen. Skjøteprofil ved skinneskjøt.
	WJ8 skjøtmåler baffel
6	WJ8 gummipute	1	Naturgummi eller syntetisk gummi	140 cm3	Velg en av dem i henhold til de spesifikke kravene til linjemotstanden. Komposittstøtteplaten er dannet ved å vulkanisere en 1,2 mm tykk 1Cr18Ni9Ti rustfri stålplate og gummi. Ikke bruk gjenvunnet gummi

	WJ8 komposittpute		Gummi	110 cm3
			Rustfritt stål	0,25 kg
7	WJ8 jernskinnepute	1	QT450-10	6,80 kg
8	WJ8 jernskinnepute under skinneputen	1	Termoplastisk elastomer (skummende pute)	540 cm3	Den statiske stivheten til A-type puten er 30~40 kN/mm, som er egnet for 250 km/t passasjer dedikerte linje (med tanke på godstransport).
					Den statiske stivheten til B-type puten er 20~26 kN/mm, som er egnet for 350 km/t passasjer dedikerte linje; det dynamiske og statiske stivhetsforholdet er ikke mer enn 2,0.
9	Innebygd hus D1	2	Glassfiberforsterket nylon PA66	115 cm3	Uttrekksmotstanden til den innebygde bøssingen i svillen er ikke mindre enn 60kN.
10	WJ8 finjusteringspute under skinne	1	Sprøytestøping av polyetylen	25 cm3/mm	I henhold til den spesifikke situasjonen

11	WJ8 jernskinnepute nedover den høye puten	2	Sprøytestøping av polyetylen	720cm3/10mm	I henhold til den spesifikke situasjonen

WJ-8-skinnefestesystemspesifikasjon

Punkt	Mengde	Materiale
Skinneklemme	2	60Si2MnA
Skrue pigg	2	20MnTiB
Flat skive	2	Q235A
Skinneisolator	2	PA66
Føringsplate	2	Forsterket nylon 66 (PA66)
Skinnepute	1	EVA, eller gummi
Festeplate	1	QT450-10
Plast plugg	2	HDPE, forsterket nylon 66 (PA66)
Skinne justerbar pute	2	PE
Tie Plate justerbar pute	2	PE

GNEE, en innovativ leverandør av WJ-8 skinnefestesystem

GNEE-skinne har spesialisert seg på produksjon og levering av jernbaneutstyr, inkludert WJ-8-skinnefestesystemtype og andre jernbanefestesystemer, skinnefester, skinneskjøter, jernbaneskinner og deler av festesystemkomponenter for jernbanekonstruksjon. Ta gjerne kontakt med oss.
