Beskrivelse

Tekniske parametere

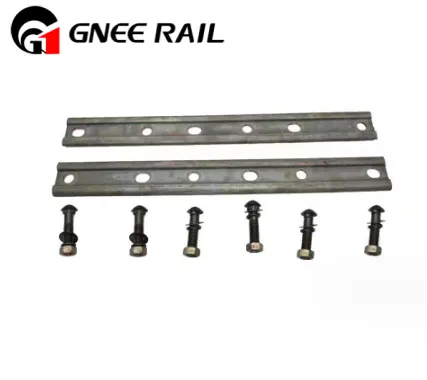

BS standard fiskeplate

GNEE BS Standard Fish Plate er en kritisk komponent i jernbanesporsystemer, og overholder standardene satt av British Standards Institution (BSI).

Railway Fishplate, også kjent som en skinneskjøt eller skjøtestang, spiller en viktig rolle i å koble sammen og sammenføye to skinnestykker, og sikre sømløs og kontinuerlig drift av jernbanesporet.

GNEE er en pålitelig produsent av jernbaneprodukter, som spesialiserer seg på høykvalitets jernbanefester, spesielt ulike typer fiskeplater skreddersydd for lettbane, tunge jernbaner og kranskinner. Vår forpliktelse inkluderer å tilby tilpasningsalternativer for å møte spesifikke kundebehov. Derfor kan vi produsere alle typer skinnefiskplater du trenger. Ta gjerne kontakt for mer informasjon.

BS Standard Fish Plate

Tekniske parametere

Produkt	BS Standard Rail Fishplate (Joint Bar)
Størrelse	BS75R, BS80A, BS90A, BS100A, BS113A
Råmateriale	Kinesisk stålkvalitet 40#
	C	Mn	Si	S	P
	0.27-0.48	Mindre enn eller lik 0.94	0.38	Mindre enn eller lik 0.058	Mindre enn eller lik 0.058
Strekkstyrke	Rm : 550-650 MPa
Forlengelse	A større enn eller lik 18 %
Flate	Vanlig, oksidsvart eller annet etter behov

GNEE BS standard fiskeplatetyper

Spesifikasjoner	Lengde på 4-boltfiskeplate (mm)	Lengde på 6-boltfiskeplate (mm)	Diameter på boltehull i fiskeplater (mm)	Beregnet vekt per par (4 hull) (kg)	Beregnet vekt per par (6 hull) (kg)
BS50 "O"	406.4	609.6	20.64	6.68	10.14
BS60A	406.4	609.6	20.64	9.84	14.76
BS60R	406.4	609.6	20.64	8.75	13.14
BS70A	406.4	609.6	23.81	11.10	16.65
BS75A	406.4	609.6	23.81	11.82	17.73
BS75R	406.4	609.6	23.81	10.95	16.42
BS80A	406.4	609.6	23.81	13.15	19.72
BS80R	406.4	609.6	23.81	11.92	17.89
BS90A	457.2	685.8	26.99	17.49	26.23
BS95A	457.2	685.8	26.99	18.71	28.05
BS100A	457.2	685.8	26.99	19.96	29.94
BS110A	508	914.4	26.99	30.11	54.64
BS113A	507	914	27	30.11	54.64
