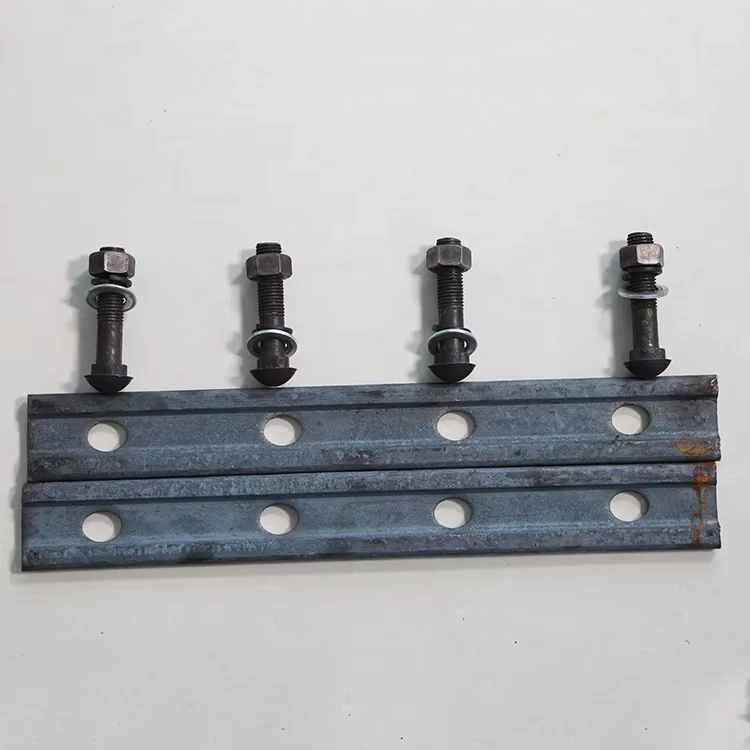

Festesystem Fiskeplater

Regional standard

Modell

Kompatibilitet med skinneprofiler

Nøkkeldimensjoner (mm)

Materialkvalitet

Leddstyrke (kN)

Korrosjonsbestandighet

Levetid (år)

GB/T 11265.1 (Kina)

FP-C60

UIC 60, GB 60kg/m skinne

Lengde: 300; Tykkelse: 20; Bolthullsavstand: 70

Q355B

Større enn eller lik 800

Varm-galvanisering (større enn eller lik 85μm), større enn eller lik 500 timer saltspray (ingen rød rust)

15–20

AREMA (USA)

FP-A75

AREMA 75lb/yd jernbane

Lengde: 350; Tykkelse: 22; Bolthullsavstand: 75

A572 Gr.50

Større enn eller lik 950

Sink-nikkelbelegg (10–12μm), større enn eller lik 400 timer saltspray (ingen rød rust)

12–16

BS EN 13230-3 (EU)

FP-E50

BS 50kg/m skinne

Lengde: 280; Tykkelse: 18; Bolthullsavstand: 65

S355JR

Større enn eller lik 750

Dacromet-belegg (15–20 μm), større enn eller lik 550 timer saltspray (ingen rød rust)

14–18

JIS E 1107 (Japan)

FP-J60

JIS 60 kg/m skinne

Lengde: 310; Tykkelse: 19; Bolthullsavstand: 68

SM490A

Større enn eller lik 820

Sink-aluminiumsbelegg (12–15 μm), større enn eller lik 580 timer saltspray (ingen rød rust)

16–22

UIC 860 (Int'l)

FP-I54

UIC 54kg/m skinne

Lengde: 290; Tykkelse: 17; Bolthullsavstand: 62

S355NL

Større enn eller lik 720

Epoksypulverbelegg (60–80 μm), større enn eller lik 520 timer saltspray (ingen rød rust)

13–17

Operasjonsstadiet

Nøkkelkrav

Vanlige problemer

Feilsøkingstiltak

Vedlikeholdsintervall

Kvalitetsbekreftelsesmetode

Før-installasjon

1. Sjekk fiskeplatens flathet (avvik mindre enn eller lik 0,5 mm/m); 2. Rengjør skinneskjøtoverflaten (ingen rust/olje)

1. Fiskeplatedeformasjon; 2. Skinneskjøt rust

1. Bytt ut deformert fiskeplate; 2. Avrust med stålbørste + anti-rustolje

-

1. Rettstrektest (flathet); 2. Visuell inspeksjon (overflaterenshet)

Installasjon

1. Boltstrammingssekvens: diagonal rekkefølge; 2. Momentverdi: 350–400N·m (M24-bolt)

1. Ujevnt boltmoment; 2. Forskyvning av bolthull

1. Stram- på nytt med momentnøkkel (følg rekkefølgen); 2. Juster skinneposisjonen (bruk jekk)

-

1. Kalibrering av momentnøkkel (før bruk); 2. Hulljusteringstest (gap mindre enn eller lik 0,3 mm)

Etter-installasjon

1. Kontroller skjøteavstanden (mindre enn eller lik 1 mm); 2. Inspiser boltstrammingen (ukentlig i 1 måned)

1. Utvidelse av leddgapet (Større enn eller lik 2 mm); 2. Bolteløsning

1. Legg til mellomleggsplate (0,5–1 mm tykkelse); 2. Stram boltene til standard tiltrekkingsmoment

1. Daglig: Visuell inspeksjon; 2. Ukentlig: Momentkontroll

1. Følermåler (leddgap); 2. Momentnøkkel (bolttetthet)

Langsiktig-vedlikehold

1. Belegg-oppretting (ved peeling Større enn eller lik 10 %); 2. Bytt ut slitt fiskeplate (tykkelsesreduksjon større enn eller lik 2 mm)

1. Belegg peeling; 2. Fisketallerkenslitasje

1. Touch-opp med matchende belegg (f.eks. sink-nikkelbelegg); 2. Bytt ut med samme- fiskeplate

1. Månedlig: Belegginspeksjon; 2. Årlig: Tykkelsesmåling

1. Beleggtykkelsesmåler; 2. Ultralydtykkelsestester
