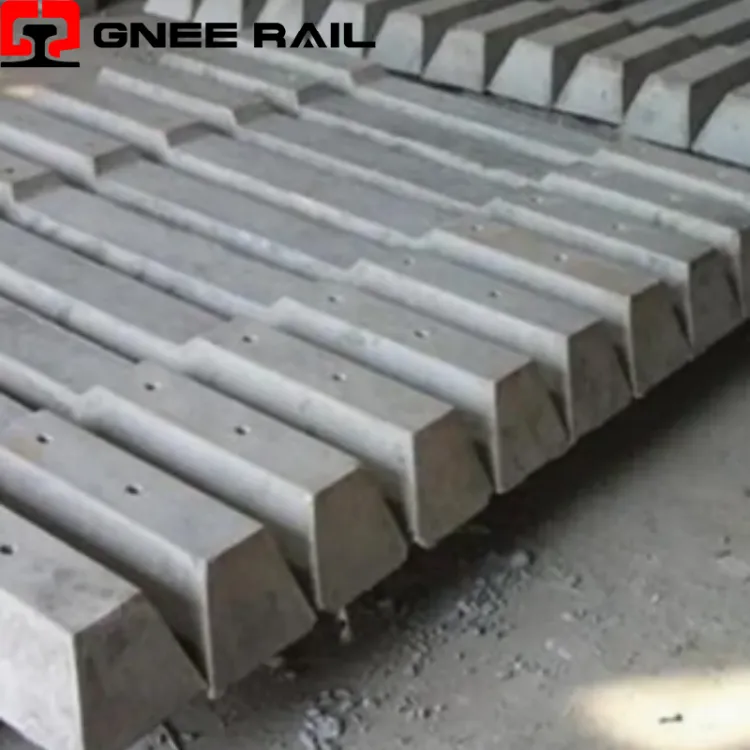

Jernbane Betongsville
|
Modell |
Lengde |
Bredde |
Høyde |
Betongstyrkegrad |
Innhold av stålstang |
Innebygd hylsespes |
Enhetsvekt |
Enkeltenhetskostnadsområde (USD) |
Gjeldende klimasone |
Levetid |
Samsvarsstd |
|
CRS-2600-HSR-Kald |
2600 mm |
280 mm |
200 mm |
C60 (luft-medført) |
8,5 kg/stk |
M24×100 (rustfritt stål) |
320 kg |
$180–220 |
-40 grader ~30 grader (kald sone) |
30–40 år |
TB/T 3396-2015, EN 13230-2 |
|
CRS-2500-Mainline-Desert |
2500 mm |
260 mm |
180 mm |
C50 (sulfat-resistent) |
7,2 kg/stk |
M20×90 (varm-Dip galvanisert) |
280 kg |
$140–170 |
0 grader ~ 50 grader (tørr ørken) |
25–35 år |
GB/T 2585-2007, UIC 860-4 |
|
CRS-2400-HeavyHaul-Mine |
2400 mm |
300 mm |
220 mm |
C65 (Høy-densitet) |
10,3 kg/stk |
M27×110 (legert stål) |
380 kg |
$210–250 |
-10 grader ~40 grader (gruveområde) |
20–30 år |
AREMA 30, AAR M-101 |
|
CRS-2300-Metro-tunnel |
2300 mm |
240 mm |
160 mm |
C55 (fuktighetsbestandig-) |
6,8 kg/stk |
M18×80 (epoksy-belagt) |
240 kg |
$120–150 |
10 grader ~35 grader (fuktig tunnel) |
25–35 år |
TB/T 3395.2, EN 13684-1 |
|
CRS-2200-trikk-kyst |
2200 mm |
220 mm |
140 mm |
C45 (korrosjons-bestandig) |
5,6 kg/stk |
M16×70 (Dacromet) |
200 kg |
$90–120 |
5 grader ~40 grader (kystområde) |
20–30 år |
EN 13230-1, GB/T 2585-2007 |
Sjekkliste for praktisk drift og vedlikehold
|
Inspeksjonsstadiet |
Nøkkelelement |
Testmetode |
Akseptkriterium |
Prøvetaking/utførelsesregel |
Verktøy/referanse |
|
Innkommende sjekk |
Rask styrke og ermepassform |
Bærbar betongtester + hylsemåler |
Trykkstyrke Større enn eller lik 90 % av karakteren; Hylse indre diameter Toleranse: ±0,2 mm |
5 stk/batch |
Bærbar betongstyrketester; Ermemålersett |
|
Ekstrem miljøtest |
Sulfatmotstand og varmebestandighet |
Sulfat nedsenkingstest + varmealdringstest |
Tap av kompresjonsstyrke Mindre enn eller lik 10 % etter 180 dager; Ingen sprekker ved 60 grader |
2 stk/batch |
Sulfate Test Chamber; Varm Aldringsovn |
|
Vedlikehold på-siden |
Gjenbrukbarhet av hylser og festemoment |
Momentretensjonstest |
Dreiemomenttap mindre enn eller lik 5 % etter 50 demonteringssykluser; Hylse Ingen deformasjon |
3 stk/100m bane |
presisjon momentnøkkel; Momentopptaker |
|
Nødbytte |
Erstatningseffektivitet |
Mock Emergency Operation |
Utskifting Mindre enn eller lik 15 min/stk (3-personers team) |
5 stk/500m bane (årlig øvelse) |
Sleeper Lifter + Installasjonsverktøysett |
|
Batch kvalitetsrevisjon |
Flathet og forsterkningsintegritet |
Laser Profiler + X-Stråledetektor |
Flathetsavvik mindre enn eller lik 0,5 mm/m; Forsterkningsposisjonsavvik Mindre enn eller lik 5 mm |
2 % av batch (min. 3 stk) |
3D Laser Profiler; Bærbar røntgendetektor |
