↵Rail Nabla Clip Festesystem

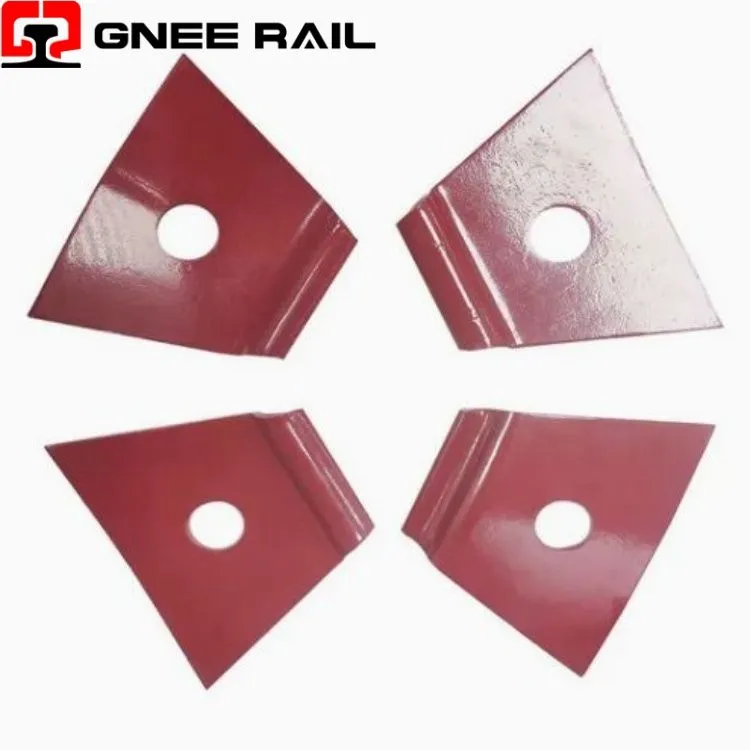

Railway Nabla Clip er en elastisk fjærfeste oppkalt etter sin omvendte delta (∇) form, konstruert for svillesporsystemer i betong. Produsert av høy-fjærstålkvaliteter som 60Si2MnA, gir denne klipsen jevn klemkraft gjennom elastisk avbøyning når den er festet med skruepigger. Dens symmetriske profil gir overlegen sidekraftabsorpsjon og elektrisk isolasjon, noe som gjør den ideell for trange-radiuskurver, tunge-trekkruter og-høyhastighetslinjer inkludert franske TGV-nettverk
Tekniske spesifikasjoner:
| Parameter | Spesifikasjon | Ytelsesindikator |
|---|---|---|
| Geometrisk form | Invertert delta (∇) / V-profil | Symmetrisk spenningsfordeling |
| Materialkvalitet | 60Si2MnA, 60Si2CrA | 42–47 HRC-hardhet |
| Klemkraft (tåbelastning) | 11–14 kN per klipp | <15% relaxation after 3M cycles |
| Tretthetsliv | 5 millioner sykluser (standard) | 200 millioner sykluser (C1-variant) |
| Samsvarsstandard | EN 13481-2 / EN 13481-5 | Kategori C for betongsviller |
|
|
|---|
Installasjons- og vedlikeholdsperspektiv:
- Den omvendte-V-profilen (nabla) skaper symmetrisk spenningsfordeling langs begge bena, og eliminerer torsjonsspenninger som er vanlige i asymmetriske klips.
- Vertikal kraftvektoroptimalisering maksimerer motstanden mot skinneløfting og reduserer sidekrefter på sovende skuldre.
- Den elastiske avbøyningskapasiteten tillater termisk ekspansjon over temperaturområdet -40 grader til +80 grader uten kraftavslapning.
Vedlikeholds- og driftsperspektiv
- Den komplette monteringen består av 2 Nabla-klemmer, 2 isolatorer, 2 skruepigger og 2 fjærskiver per skinnesete.
- Installasjon krever tiltrekking av ankerskruer til et spesifisert moment, noe som sikrer konsistent påføring av klemkraft.
- Skruepigger (Grade 5.6, 35# stål) gir strekkstyrke Større enn eller lik 500 MPa med 90 graders kaldbøyningsevne.
