↵Rail Nabla Clip Festesystem

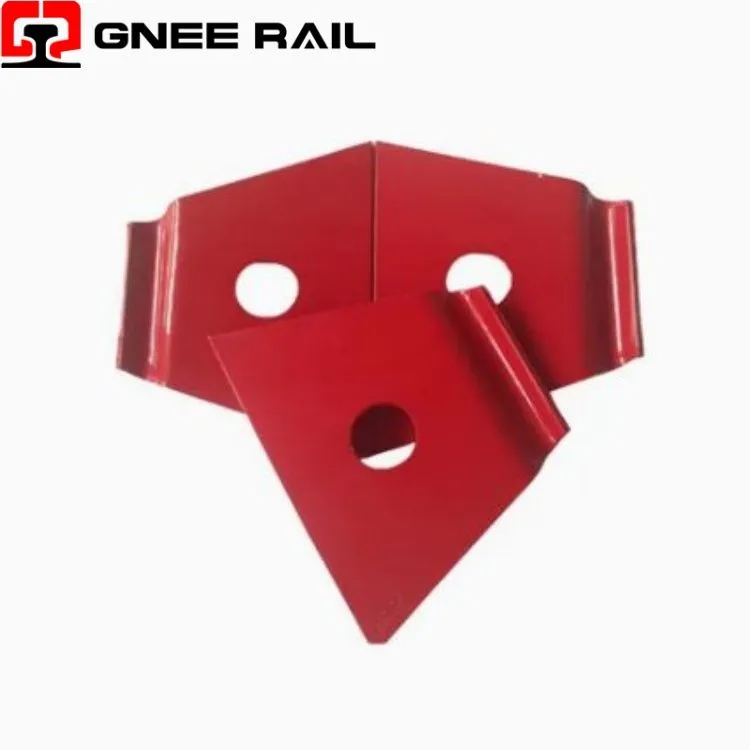

Railway Nabla Clip er en symmetrisk fjærfeste med flat-seksjon oppkalt etter sin omvendte deltaform (∇), konstruert for svillesporsystemer i betong. Produsert av høy-fjærstål 60Si2MnA/60Si2CrA med 42-47 HRC-hardhet, gir den jevn klemkraft gjennom elastisk avbøyning. Systemet inkluderer isolatorer og skruepigger, som gir elektrisk isolasjon og overlegen sidekraftabsorpsjon.
Tekniske spesifikasjoner:
| Parameter | Spesifikasjon | Ytelsesindikator |
|---|---|---|
| Geometrisk form | Invertert delta (∇) / V-profil | Flat-seksjon, dobbel-buedesign |
| Materialkvalitet | 60Si2MnA / 60Si2CrA | 42-47 HRC hardhet |
| Tykkelse | 4,0 mm – 4,5 mm | Kald-valset fjærstålstrimmel |
| Tretthetsliv | 5 millioner sykluser | Ingen brudd under EN 13146-4 |
| Isolasjonsmotstand | Større enn eller lik 1×10⁸ Ω per enhet | PA66+30% glassfiberisolator |
| Systemkomponenter | 2 klips + 2 isolatorer + 2 pigger + 2 skiver | Per skinnesetemontering |
Installasjons- og vedlikeholdsperspektiv:
- Den flate-seksjonsdesignen skaper en bred rektangulær lageroverflate, og fordeler klemkraften jevnt over skinnefoten.
- Bred overflatekontakt forhindrer lokaliserte "brinling"-innrykkeffekter som er vanlig med runde-trådklips under stor trafikkbelastning.
- Symmetrisk dobbel-buegeometri gir jevn spenningsfordeling, og eliminerer torsjonskrefter som finnes i asymmetriske klipsdesign.
Vedlikeholds- og driftsperspektiv
- Forsterkede nylonisolatorer (PA66+30% glassfiber) gir strekkstyrke Større enn eller lik 170 MPa og isolasjonsmotstand Større enn eller lik 1×10⁸ Ω.
- Skruepigger (Grade 5.6, 35# stål) gir strekkstyrke Større enn eller lik 500 MPa med 90 graders kaldbøyningsevne.
- Systemet kan forhånds-monteres på sviller før levering, noe som muliggjør raskere konstruksjonshastigheter.
