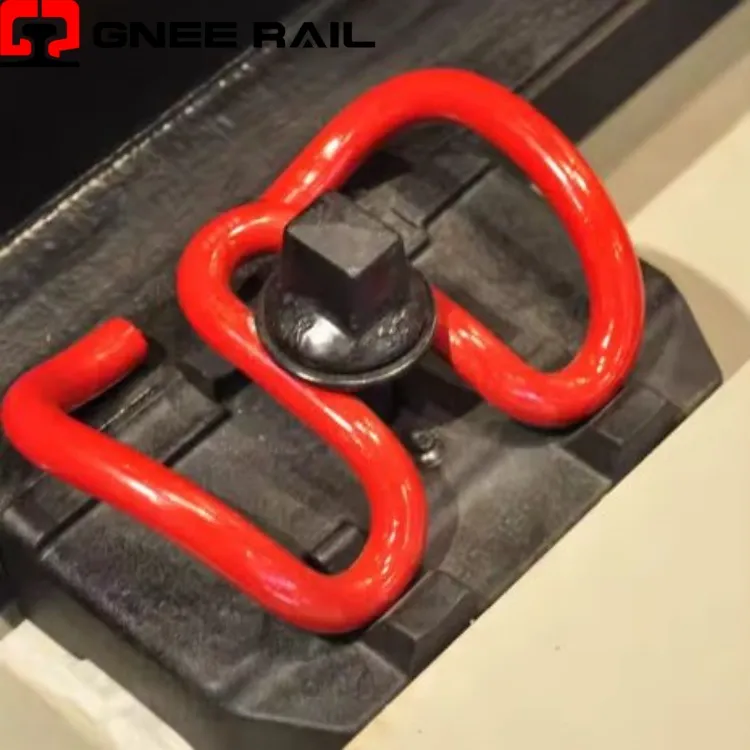

Skinne skl Clip Feste System
SKL-klemmen er en ikke-gjenget elastisk skinnefeste med en særegen dobbel-spiralfjærkropp. Laget av høy-fjærstål, genererer den konstant tåbelastning gjennom elastisk avbøyning. Klipset fungerer med en vinklet styreplate og en skruspyd for å holde skinnefoten sikkert mot betongsviller. Det er et standard festesystem for moderne høy-hastighets- og tunge-tog.
Tekniske spesifikasjoner:
| Parameter | Standardkrav | Typisk verdi |
|---|---|---|
| Klipptype familie | SKL-serien | SKL-12 / SKL-14 / SKL-21 |
| Tråddiameter | Fjærstålstang | 13,0 mm ± 0,2 mm |
| Stålkvalitet | EN 10089 standard | 60Si2CrA / 51CrV4 |
| Overflatebeskyttelse | Anti-korrosjonsbelegg | Forsinket / Oksydsort |
| Installasjonsavbøyning | Arbeid vårreise | 11 mm ± 1 mm |
| Minimum tåbelastning | Ved spesifisert avbøyning | 10 kN per klips |
| Maksimal tåbelastning | Ved spesifisert avbøyning | 14 kN per klips |
| Tretthetskrav | Uten brudd | 5 millioner sykluser |
Installasjons- og vedlikeholdsperspektiv:
- Passer direkte i støpte skuldre uten å kreve spesielle skinneadaptere
- Fungerer med de fleste internasjonale jernbaneprofiler inkludert UIC54 og UIC60
- Krever spesifikk styreplatevinkel som matcher skinnebunnens skråning
- Kompatibel med både isolerte og ikke-isolerte festeenheter
- Standardkomponenter passer på tvers av flere typer sviller fra forskjellige leverandører
Vedlikeholds- og driftsperspektiv
- Gir kontinuerlig klemme under ekstreme temperaturendringer fra -40 grader til +60 grader
- Absorberer både vertikale hjulbelastninger og sideveis sporkrefter samtidig
- Opprettholder elektrisk motstand ved bruk med isolerte styreplater
- Motstår permanent deformasjon selv etter gjentatte tunge akselpasseringer
- Løsner ikke under vibrasjon i motsetning til boltede mekaniske forbindelser
Gnee Professional leverandør
