↵Skinne skulderfestesystem

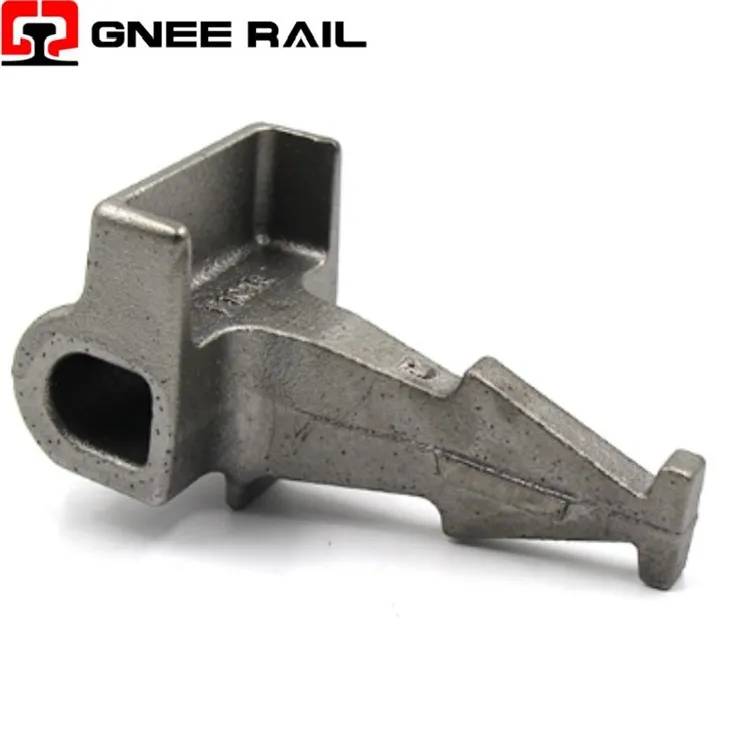

En jernbaneskulder, også kjent som en skinneskulder eller baseplateskulder, er en kritisk strukturell grensesnittkomponent i moderne skinnefestesystemer. Den fungerer som det primære last-bærende og kraftoverføringselementet- som overfører klemkrefter fra elastiske skinneklips til svillen eller skinneplaten, samtidig som skinnefoten plasseres nøyaktig og holdes fast. Konstruert for å gi stabil, varig støtte under dynamisk togbelastning, er skuldrene en integrert del av å opprettholde sporviddestabiliteten, håndtere skinnehelling (helling) og sikre den langsiktige-integriteten til skinne-soveforbindelsen.
Tekniske spesifikasjoner:
| Parameter | Standard støpejernsskulder | Elastisk polymerskulder | Kraftig-smidde stålskulder |
|---|---|---|---|
| Primær applikasjon | Konvensjonell ballastbane med betongsviller | Platespor og områder som krever høy elektrisk isolasjon | Tunge-transportkorridorer, skarpe kurver, høye-påvirkningssoner |
| Kjernemateriale | Sfæroidalt grafittjern (SGI/DUKTILT jern) | Glass-fiberforsterket polyamid (PA-GF) | Smidd legert stål |
| Nøkkelfordel | Høy styrke-til-kostnadsforhold, utmerket holdbarhet | Vibrasjonsdemping, elektrisk isolasjon,-korrosjonsfri | Ultimativ styrke og slitestyrke, minimal deformasjon |
| Typisk festesystem | Pandrol Fastclip, e-klippsystemer | Vossloh W-14, W-30-serien | SKL-systemer, spesifikke-tunge applikasjoner |
| Vedlikeholdshensyn | Se etter sprekker/brudd; korrosjon ved svillegrensesnitt | Overvåk for UV-nedbrytning, krypning eller sprekker | Inspiser for plastisk deformasjon ved klemmekontaktpunkter |
Mekanisk og installasjonsperspektiv
Tredimensjonal kraftstyring.-: Oversetter den horisontale klemkraften fra skinneklipsen til en kombinasjon av vertikalt trykk på svillen og sidestøtte mot skinnefoten.
Stressdistribusjon og konsentrasjon: Designet med spesifikke radier og vinkler for å fordele høye kontaktspenninger fra klipsen over et bredere område av både svillen og selve klipsen, og minimerer plastisk deformasjon.
Rail Foot Engagement: Har en presist maskinert kontaktprofil som holder skinnefoten sikkert på plass, forhindrer oppløfting og kontrollerer skinnens skråvinkel (vanligvis 1:40 eller 1:20).
Installasjon, vedlikehold og systemintegrasjonsperspektiv
- Fundament for Festemontasje: Fungerer som forankringspunktet som alle andre komponenter (klemme, isolator, mulig strekkplate) kobles til, og definerer systemets kjernegeometri.
- Sleeper Interface: Designet for å enten legges inn i betong under svillestøping eller sikkert forankres til sviller av tømmer/stål via bolter eller lim, for å sikre en permanent forbindelse.
- Vedlikehold av måler: Kritisk for å opprettholde presis sporvidde; slitasje eller skade på skulderens styreflate fører direkte til utvidelse av måleren.
- Modulær erstatning: I mange systemer kan slitte eller skadede skuldre skiftes enkeltvis uten å kreve utskifting av hele svillen, noe som forenkler kostnadseffektivt-vedlikehold.
