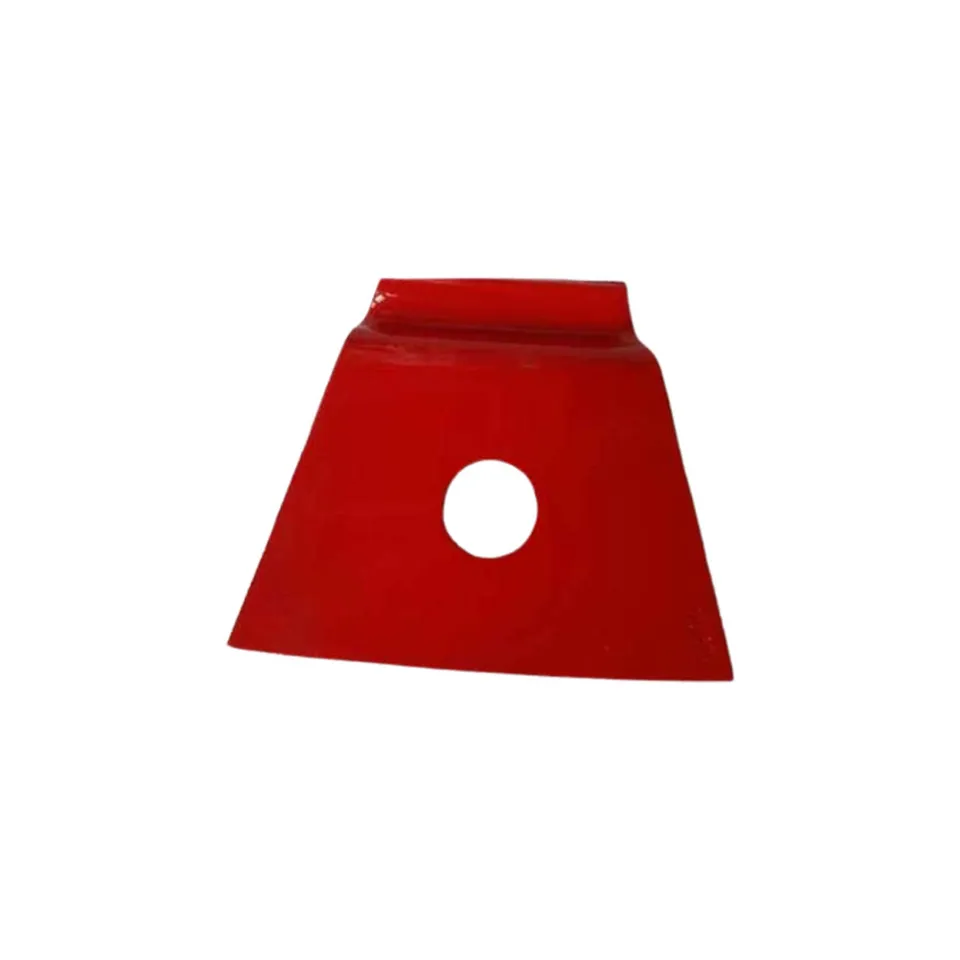

Railway Nabla Clips
|
Modell |
Diameter |
Materiale |
Hardhet |
Klemkraft |
Klemmemetode |
Overflatebehandling |
Gjeldende Rail & Scene |
Matchende festesett |
Fatigue Life (min.) |
Samsvarsstd |
|
Nabla-S12 |
φ12mm |
50 CrVA |
41–46 HRC |
8–11 kN |
Bolt-Strammet |
Elektro-galvanisering (større enn eller lik 25μm) |
30 kg/m bybane (bytrikk) |
M8 Bolt + Flat Skive |
1,5×10⁶ sykluser |
EN 13481-5, CJ/T 527 |
|
Nabla-M14 |
φ14mm |
60Si2MnA |
43–48 HRC |
12–15 kN |
Bolt-Strammet |
Varm-galvanisering (større enn eller lik 90μm) |
50 kg/m hovedlinje (regional frakt) |
M10 Bolt + Låseskive |
2,2×10⁶ sykluser |
EN 13481-3, GB/T 13489 |
|
Nabla-HD18 |
φ18mm |
55SiMnVB |
45–50 HRC |
22–28 kN |
Kile-Assistert |
Dacromet (Større enn eller lik 10μm) + Sink Plating |
75 kg/m tungt-trekk (gruvedrift) |
M12 Bolt + Fjærskive |
3,8×10⁶ sykluser |
AREMA 11, GB/T 13489 |
|
Nabla-HS16 |
φ16mm |
60Si2CrVA |
46–52 HRC |
18–23 kN |
Bolt-Strammet |
Dacromet + tetningsmasse (større enn eller lik 12μm) |
60 kg/m høy-hastighetsskinne (-35 graders sone) |
M14 Bolt + Låsemutter |
5,2×10⁶ sykluser |
TB/T 3395.3-2015, EN 13481-2 |
|
Nabla-T10 |
φ10 mm |
60Si2MnA |
40–45 HRC |
7–9 kN |
Bolt-Strammet |
Epoksybelegg + olje |
22 kg/m Metro (fuktig tunnel) |
M6 Bolt + Flat Skive |
1,2×10⁶ sykluser |
TB/T 3395.1-2015, CJ/T 527 |
Struktur og kompatibilitet-Fokusert inspeksjonssjekkliste
|
Ledelsesstadiet |
Nøkkelelement |
Test/Operasjonsmetode |
Akseptkriterium |
Prøvetaking/utførelsesregel |
Verktøy/referanse |
|
Innkommende inspeksjon |
Material- og strukturintegritet |
Håndholdt PMI + Ultrasonisk feildeteksjon |
C: 0,56–0,65 % (60Si2MnA); Ingen interne sprekker (større enn eller lik φ0,5 mm) |
3 stk/batch; 5 stk/batch |
Bærbar PMI-analysator; Ultralyd tester |
|
Installasjon |
Kompatibilitet og dreiemoment |
Mock installasjon + momentnøkkel |
Fits Rail Slot Without Gap (>0,3 mm); Dreiemoment (M10: 48–62N·m, M12: 68–78N·m) |
15 stk/100m bane |
Spor spormåler; Presisjonsmomentnøkkel |
|
I-tjenestesjekk |
Klemkraft og deformasjon |
Dynamisk krafttester + måleur |
Krafttap mindre enn eller lik 6 % etter 7×10⁵ sykluser; Permanent deformasjon Mindre enn eller lik 0,2 mm |
3 stk/km kvartalsvis |
Dynamisk krafttester; Målerur (0,01 mm) |
|
Vedlikehold |
Festemidler Match & Wear |
Visuell inspeksjon + tykkelsesmåler |
Matchende festemidler Ingen rust/deformasjon; Beleggslitasje mindre enn eller lik 8 % |
100 % av demonterte klips |
10× forstørrelsesglass; Magnetisk tykkelsesmåler |
|
Batch revisjon |
Dimensjonell presisjon |
Koordinatmålemaskin (CMM) |
Diameter/tykkelsesavvik mindre enn eller lik ±0,12 mm; Sportilpasningstoleranse Mindre enn eller lik ±0,15 mm |
2 % av batch (min. 3 stk) |
CMM (nøyaktighet: ±0,005 mm) |
